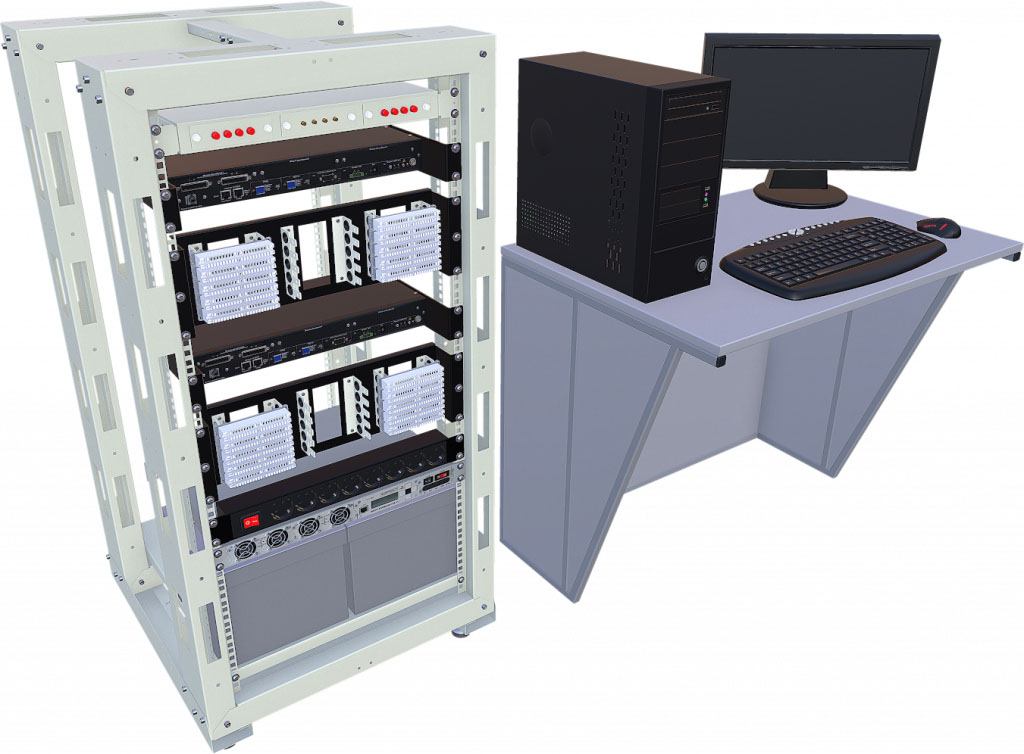

Учебно-практический стенд «Синхронная цифровая иерархия»

Описание

Стенд предназначен для получения опыта и навыков студентов, курсантов, слушателей учебных заведений по изучению, монтажу и настройке оборудования синхронной цифровой иерархии (SDH). Организации внутренней и внешней связи предприятий в различных отраслях экономики РФ, нефтегазовой отрасли, государственных и силовых структурах. Настройка и программирование мультиплексора SDH. Прописка потоков Е1 в структуре SТМ1. Контроль и измерение параметров Е1. Настройка синхронизации мультиплексора SDH, измерения устойчивости работы мультиплексора к вносимому сетью SDH джиттеру. Получение практических навыков в области вывода и монтажа на станционный кросс потоков Е1. Дополнительно в версии (network) и (reliable network) ознакомление и работа с системой управления сетью SDH (Telecommunications Management Network — TMN), которое предназначено для автоматического контроля и тестирования системы. Организация резервирования потоков Е1. Организация служебной связи между мультиплексорами SDH. В версии (reliable network) подключение мультиплексора SDH к внешним источникам бесперебойного питания. Контроль аккумуляторных батарей бесперебойного источника питания.

Стенд должен позволять:
• получать представление о синхронной цифровой иерархии;
• получать практические навыки по настройке мультиплексора SDH;
• получать практические навыки по синхронизации мультиплексоров SDH:
• получать практические навыки по измерению чувствительности и перегрузки оптических приемо-передающих устройств;
• получать практические навыки по прописке, физическому выводу и монтажу на станционный кросс потоков Е1;
• получать практические навыки по измерению, контролю и тестированию потоков Е1;
• получать практические навыки по измерению джиттера;
• получать практические навыки по работе с системой управления сетью SDH;
• получать практические навыки по организации резервирования потоков Е1;
• получать практические навыки по организации служебной связи между мультиплексорами SDH
• получать практические навыки по подключению мультиплексора SDH к источнику питания постоянного тока напряжением -60В;
• получать практические навыки по контролю напряжения и температуры аккумуляторных батарей;

Варианты комплектаций:
• Базовая комплектация SDH
• Комплектация SDH-N
• Комплектация SDH-RN

Состав :

Базовая комплектация SDH
1. Стойка двухрамная 19″ (1 шт.)
2. Блок розеток (1 шт.)
3. Мультиплексор SDH (1 шт.)
4. SFP трансивер 1310 нм STM-1 (1 шт.)
5. SFP трансивер 1550 нм STM-1 (1 шт.)
6. Модуль расширения на 22 потока Е1 (1 шт.)
7. Заглушка модуля расширения (4 шт.)
8. Персональный компьютер (1 шт.)
9. Кросс с плинтами (1 компл.)
10. Патч-корд оптический FC/UPC-LC/UPC SM 3м. (4 шт.)
11. Патч-корд оптический FC/UPC-FC/UPC SM 3м. (6 шт.)
12. Оптический кросс (1 шт.)
13. Заказной Оптический Аттенюатор Переменный (1 шт.)
14. Набор Аттенюаторов LC-3dB, 5dB, 10dB (6 шт.)
15. Кабельная Хомут-Липучка (1 шт.)
16. Шнур контрольный типа 2/2, 2-контактный, со штекером LSA-PLUS и двумя штекерами типа «банан», 2 м (2 шт.)
17. Шнур контрольный типа 2/4, 2-контактный, со штекером LSA-PLUS и двумя штекерами типа «банан», с функцией разъединения, 2 м (2 шт.)
18. Шнур соединительный типа 2/4, 4-полюсной, с двумя штекерами LSA-PLUS, с функцией разъединения, 1 м (4 шт.)
19. Кабель телефонный (100 м.)
20. Вилка 44 pin высокой плотности на кабель (10 шт.)
21. Корпус к 44pin, с удлиненными винтами, металлизированный (10 шт.)
22. Инструмент для заделки витой пары, с сенсором. (1 шт.)
23. Стриппер для кабелей диаметром 4,5-25 мм (1 шт.)
24. Стриппер кабельный универсальный (1 шт.)
25. Станция паяльная (1 шт.)
26. Анализатор потоков Е1 (1 шт.)
27. Опция — измерение джиттера (1 шт.)
28. Измеритель оптической мощности (1 шт.)
29. Источник оптического сигнала (1 шт.)
30. Мультиметр (1 шт.)
31. Помпа-дозатор для изопропилового спирта (1 шт.)
32. Изопропиловый спирт 1 литр. (1 шт.)
33. Безворсовые салфетки (1 шт.)

Комплектация SDH-N
1. Базовая комплектация SDH
2. Мультиплексор SDH (1 шт.)
3. SFP трансивер 1310 нм (1 шт.)
4. SFP трансивер 1550 нм (1 шт.)
5. Модуль расширения на 22 потока Е1 (1 шт.)
6. Модуль служебной связи и канала ТЧ (2 шт.)
7. Проводной телефон служебной связи (2 шт.)
8. Кросс с плинтами (1 компл.)
9. Патч-корд оптический FC/UPC-LC/UPC SM 3м. (4 шт.)
10. Патч-корд оптический FC/UPC-FC/UPC SM 3м. (4 шт.)

Комплектация SDH-RN
1. Комплектация SDH-N
2. Источник бесперебойного питания в комплекте с АКБ (1 компл.)
3. Вентилируемая консольная полка (1 шт.)
4. Комплект оконцованных силовых проводов. (1 компл.)
5. Инфракрасный пирометр (1 шт.)

Практические работы.

Базовая комплектация SDH
1. Настройка мультиплексора SDH, прописка потоков Е1.
2. Изготовление разъемов и физический вывод, монтаж на станционный кросс потоков Е1.
3. Измерение, контроль и тестирование потоков Е1.
4. Настройка синхронизации мультиплексора SDH, измерение джиттера.
5. Измерение чувствительности и перегрузки оптических приемо-передающих устройств.

Комплектация SDH-N
6. Управления сетью мультиплексоров SDH.
7. Организация резервирования потоков Е1, принудительное переключение с основного на резервный тракт.
8. Организация служебной связи между мультиплексорами SDH.

Комплектация SDH-RN
9. Контроль времени восстановления мультиплексора SDH при исчезновении напряжения внешней сети. Время восстановления мультиплексора SDH с использованием источника бесперебойного питания, при исчезновении напряжения внешней сети и переходе на аккумуляторные батареи.
10. Контроль напряжения и температуры аккумуляторных батарей при заряде-разряде. Ведение аккумуляторного журнала.
